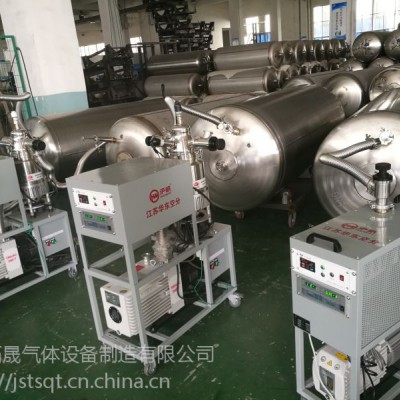

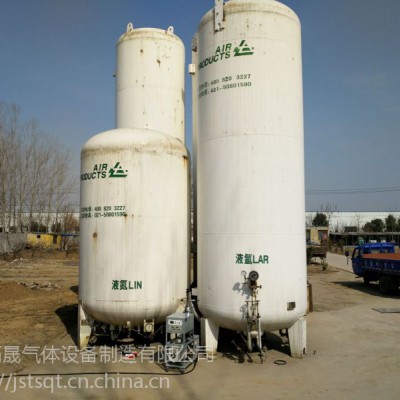

本装置是根据低温储罐,低温槽车,低温气体LNG车载瓶,低温工业气体杜瓦罐夹层真空缺失后,导致罐体保温性能下降,内胆低温液体汽化太快的问题而设计制造的新型装置。具有操作简单合理,运输使用方便,极限真空度高的优点,本机组为中型分体便携式,分体后可放入小面包车或者越野车后备箱,适合抽LNG储罐,LNG槽车,工业氧氮氩储罐槽车,也可以抽车载LNG气瓶,和工业杜瓦罐,可以两个一起抽。需要380伏三相四线电源,全风冷,设备总重量不到120公斤,两人可分体抬上车。系统的采用高低真空规管测量,真空度由数字显示复合真空仪来显示,使用各种工装接头能抽各种低温容器的夹层真空。
二、主要技术参
1、气瓶处理量 气瓶1-4只/次储罐槽车单抽
2、前级旋片泵 双级旋片,德国莱宝D60
(或国产HDZK60)
3、前级泵抽速 60立方/小时
4、前级泵功率 1.8KW
5、前级极限真空 4×10-2pa
6、精抽分子泵 HDFB-600 北京
7、分子泵功率 0.75KW
8、分子泵抽速 600升/秒
9、精抽极限真空 5×10-6pa
10、真空测量仪表 复合真空计,成都正华
11、低真空规管 金属电阻规管
12、高真空规管 金属电离规管
